| 加工定制：是 | 品牌：江苏飞华 | 型号：D941W-1C |
| 结构形式：杠杆式 | 材质：铸钢 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电子 |
| 零部件及配件：执行器 | 用途：疏水 | 类型(通道位置)：二通式 |
| 口径：D941W-1C DN300 | 公称通径：D941W-1C | 安装尺寸：D941W-1C DN300 |
| 规格：D941W-1C |

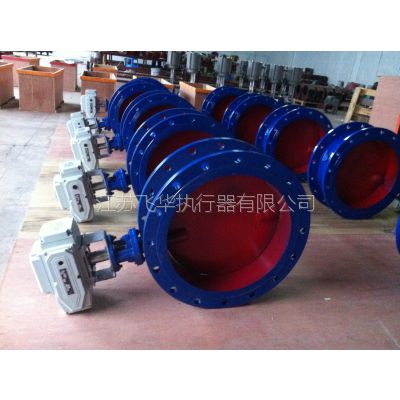

本风道调节蝶阀广泛适用于电站、冶金、矿山、水泥抢救无效行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用。
特点
1、 根据工况特点，可选用耐磨材质，阀门耐磨性好。
2、 调节性能优良，在0～90°任意位置可以自锁。
3、 全部采用钢板焊接结构，重量轻，易安装。
4、 备有多种驱动装置供选择。
主要技术参数
公称压力0．1MPa 0．25Mpa
壳体试验压力0．15MPa 0．375Mpa
允许介质流速≤25m/s
适用温度≤300℃ ≤420℃ ≤550℃
泄漏率≤1％
适用介质 空气、含尘烟气
主要尺寸
公称通径（DN） D D1 n-d B L H2
100 210 170 4-18 14 120 130
125 240 200 8-18 14 120 150
150 265 225 8-18 14 120 160
200 320 280 8-18 16 140 180
250 375 335 12-18 16 140 230
300 440 395 12-22 16 170 262
350 490 445 12-22 16 170 287
400 540 495 16-22 16 190 293
450 595 550 16-22 16 190 320
500 645 600 20-22 16 190 346
600 755 705 20-26 18 210 403
700 860 810 24-26 20 210 467
800 975 920 24-30 20 210 546
900 1075 1075 24-30 20 250 596
1000 1175 1120 28-30 20 250 646
1100 1275 1220 28-30 20 250 710
1200 1375 1320 32-30 20 250 765
1400 1575 1520 36-30 20 300 870
1600 1790 1730 40-30 20 300 986
1800 1990 1930 44-30 24 300 1120
2000 2190 2130 48-30 24 300 1250
2100 2305 2240 52-33 24 300 1312
2200 2405 2340 52-33 24 350 1375
2400 2605 2540 56-33 30 350 1480
2600 2805 2740 60-33 30 350 1600
2800 3030 2960 64-36 30 400 1710
二、用途及特点：
电动通风蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
三、执行机构
采用新型系列GT型电动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、主要技术参数
公称通径 | DN（mm） | 50～1000 | ||
公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
适用温度 | 气传动、电传动。 | |||
江苏飞华通风电动闸阀型号：
D941W-1C DN100/D941W-1C DN125/D941W-1CDN150/D941W-1C DN200/D941W-1C DN250/D941W-1C DN300/D941W-1C DN350/D941W-1CDN400/D941W-1C DN450/D941W-1C DN500/D941W-1C DN600/D941W-1C DN700/D941W-1C DN800/D941W-1CDN900/D941W-1C DN1000/D941W-1C DN1100/D941W-1C DN1200/D941W-1C DN1300/D941W-1CDN1400/D941W-1C DN1500/D941W-1C DN1600/D941W-1C DN1700/D941W-1C DN1800/D941W-1CDN1900/D941-1C DN2000
